fritzing 中文版是免费开源、功能强大的电子设计自动化软件，可记录 Arduino 和其他电子类原型，支持共享。过去 PCB 布局工程师的工作内容得到简化，复杂电路设计全由自动化方式完成。当前软件元件库数量较少，可自行添加元件，设计十分人性化。软件操作简单，可直接拖拉元件、连接线路，按下 File->Export 即可输出 Eagle 标准使用格式，线路自动完成布线。电路样式可直接挂载在 Arduino 上，送洗的电路板到货后，焊接好元件就能直接使用。

fritzing中文版使用教程

1、在本站下载并解压、安装、

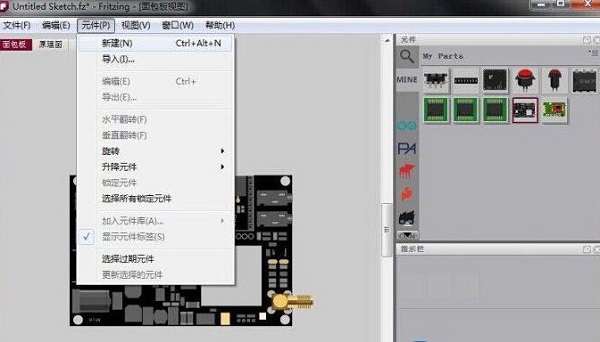

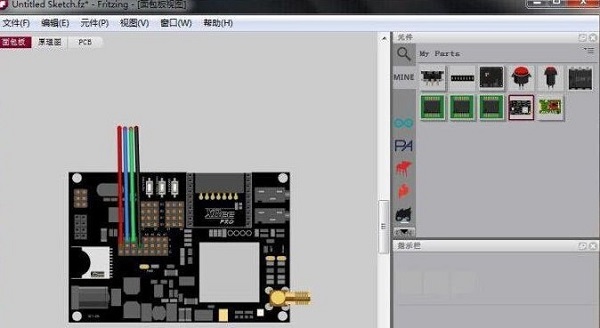

2、右边栏预装有部分库元件，可以直接拖进操作界面，以GBoard为例。需要添加新的库元件，可以选择元件→导入即可

3、没有合适的库元件，我们新建一个图片元件

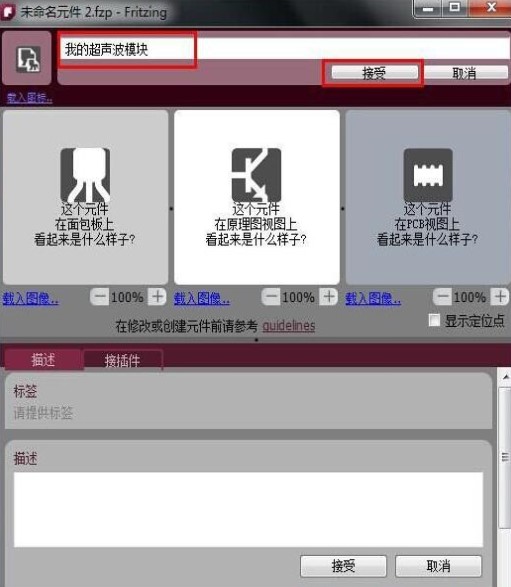

4、输入元件名称，接受

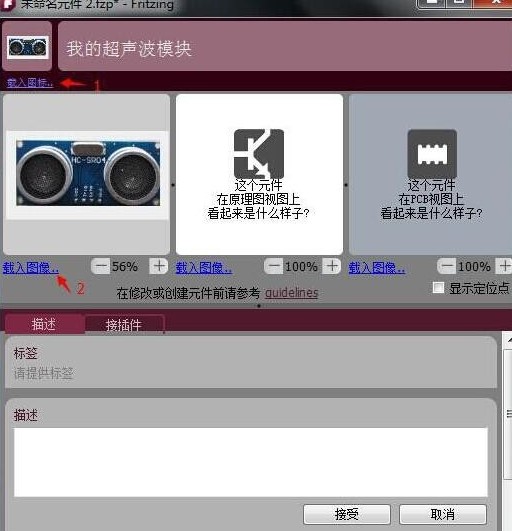

5、导入图片并保存

fritzing使用技巧

1、如果在元件库中找不到元件，通用IC是个好帮手。把他拖到你的草稿上，然后使用指示器中的小工具：从25种不同的通孔和SMD包中选择；修改针脚标签；对DIP和SDP修改针脚数。你也可以通过针标签编辑器修改针脚名称。

2、在面包板视图中，拖动元件保持它的脚连接在面包板上，在开始拖动时按住Alt（Linux：meta）键。

3、在面包板视图中，增加曲线，绑定腿，按住Control（mac：command）键拖动。你可以在配置中设置是否弯曲的线是默认值。

4、在面包板视图中，从针脚拖出一条线，按住Alt（Linux：Meta）键。

5、要拖动画布，按住空格键使用鼠标拖动它。

6、自由旋转面包板或PCB视图中的元件，选择它，然后使鼠标接近它的一角直到看到旋转的光标。按下鼠标，那个角将会跟随你的鼠标拖动旋转。

7、在PCB视图中自由转动logo文本或图像，按住Alt（linux：meta）键，然后自由旋转它。

8、在视图中开启某一层的可视度，进入视图菜单，选择一个可视的层的项目。或者从窗口菜单打开层面板。

9、元件库中的图标可能和多个元件相关联。所以从元件库中拖动一个图标到sketch中时，查看指示栏。指示栏将显示可以选择修改的元件，或者将它转换为相关的元件。元件库的图标也是一个小的“堆栈”，而不只是一个图标。

10、从Fritzing中导出图像时，可以选择导出哪一些层。在选择‘导出、、、’命令前，进入视图菜单，隐藏不想被看到的层。

11、编辑元件标签，双击它，或者使用指示窗口中的文本输入控件(在指示栏Inspector下面的“芯片标签”里输入芯片名字)、

12、在元件标签上显示不同的属性，例如旋转或改变字体，右键点标签选择。

13、在导线上增加曲点，在想要增加的地方双击、

14、删除一个导线上的曲点，只要双击它。

15、更精确的移动选定的元件，使用方向键。shift-方向键移动10个单位。

16、拖动一段线段(在两个曲点之间的)，可以按住Alt键(Linux:Meta)拖动。如果同时按住Shift，线段将会垂直或者水平移动。

17、使用shift拖动一段导线终端或者弯曲点，可以强制线段为45度(或者45度的倍数)。如果导线连接到了其他的导线，拖动的线段将和他临近的线段以90度角连接。、

18在原理图和PCB视图中，如果按住Alt键(Linux:Meta)拖动一个曲点,将会从那个曲点处拖出一条新导线。

19、强制一个元件水品或者垂直的运动，在拖动时按下shift键、

20、如果在选择元件或者导线(段)时遇到问题，尝试选择挡住的元件，把它发送到下面：使用在元件菜单上的上升和下降功能，或者环境菜单(右键菜单)。

软件功能

1、不断更新零件库

Fritzing零件库现在在线存储在github上，并自动检查更新。这意味着您现在将在创建时获得新的零件（或修复）。

2、针对糟糕的PCB走线的重要错误修复

我们一直困扰着一个恼人的bug，偶尔会导致PCB走线松动并翻转。追踪它一直很棘手，但它终于修复了，叹了口气。另外，修复程序将恢复任何被这个bug损坏的文件！

3、高DPI显示支持

Fritzing现在可以在所有平台上的高DPI（aka Retina）显示屏上正常显示。这不是真正的高分辨率，但根据较高的屏幕分辨率可以很好地缩放。

4、更容易处理自创零件

定制/自制零件和垃圾桶曾经存储在硬盘上的隐藏位置，这使得使用外部工具（如Illustrator或文本编辑器）编辑它们变得非常烦人。

他们现在方便地位于您的〜/ Documents / Fritzing文件夹中以方便访问！

5、加载/保存未压缩的文件（.fz）

您现在可以选择将您的fritzing草图保存为一组未压缩的文件（.fz以及其他自定义部分等）。这允许使用像git或svn这样的系统进行适当的版本控制。

6、文件图标

fzz，fzb，fzp等现在在Mac上也有闪亮的文件图标
